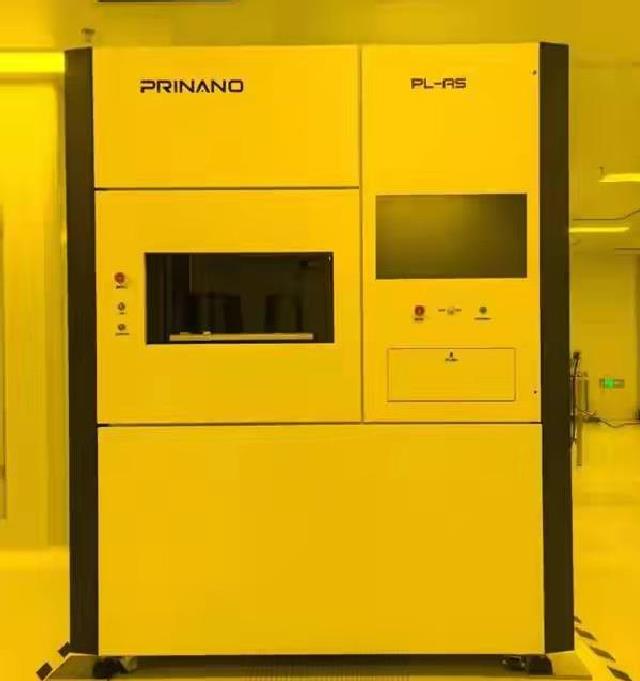

2026年6月，中国半导体行业迎来关键时刻。国内首台光芯片专用半导体级真空气压式纳米压印光刻机由璞璘科技正式交付深圳力策科技。这台设备实现了8英寸光芯片晶圆规模化量产，线宽分辨率小于10纳米，制造成本仅为传统深紫外方案的十分之一。它彻底改变了以往的依赖格局，让光芯片生产走上更顺畅的道路。
在过去十年里，中国芯片产业最头疼的环节就是光刻。光刻就像芯片的印刷机，直接决定最终产品的精确度和性能。高端深紫外和极紫外光刻机长期被荷兰的ASML一家公司掌控，对相关领域采取了限制措施。日本的佳能和尼康在纳米压印设备上也同样设置了障碍，核心技术无法卖到中国。
没有这些光刻设备，就无法做出高端芯片。芯片造不出来，自动驾驶、人工智能算力和高速光通信这些关键产业就会卡住很多地方。不少企业只能高价求购二手设备，或者拆开旧机研究，却总在技术上碰壁。这样的情况让很多公司耗费大量资源，却难以真正迈出一步。
更让人感到棘手的是，传统光刻路线早已被海外专利牢牢锁住。分辨率受光的衍射极限限制，必须不断缩短光源波长，设备成本像乘数一样增加。一台极紫外光刻机售价超过1.5亿美元，耗电量惊人，而且一直对相关领域实行禁运。深紫外设备虽然能买到，但价格高昂、产能不足，光芯片应用起来成本更是高得吓人，这直接阻碍了产业的规模化发展。
就在这关键时刻，中国科研团队选择了一条不同的道路。他们不死拼那些限制路线，而是转向纳米压印换道超车。这种方法不依靠光源投影，而是像盖印章一样，用纳米级精度模板直接压印图形。分辨率完全取决于模板的精度，理论上能达到1到2纳米，完全绕过了光学的衍射限制。这条路设备结构简单，成本低，能耗少，特别适合光芯片这类细分领域。
璞璘科技的研发团队来自南京大学相关教授的团队，他们在纳米压印技术上已经深耕多年。他们决定放弃跟随以往的光学光刻路线，专注真空气压式纳米压印技术。从模板到压印胶、设备控制系统，再到整个工艺，全链条都实现了自主研发。他们攻克了压力均匀性、残余层控制和跨尺度图形形成等难题。
这台设备交付后，展现出了强大的实力。每一项改进都直面产业的问题，显示出中国的制造能力。现在来看，它在光芯片专用领域实现了对海外技术的全面超越。
第一，它完全绕开了深紫外和极紫外光刻技术，采用完全自主的真空气压式纳米压印路线，核心技术设备材料和工艺都100%国产，彻底摆脱了海外的限制和专利束缚。对比日本同类设备，在压力均匀性和残余层控制等关键指标上达到了更好的效果。
第二，它拥有10纳米级的超高分辨率，能稳定加工纳米级微纳结构，满足高端光芯片和激光雷达芯片的精度要求，能力可以和深紫外光刻相媲美。
第三，压力均匀性达到0.5%，整片8英寸晶圆从中心到边缘受力完全一致，彻底避免了辊压工艺带来的接触变形问题，保证了整片晶圆性能的统一。
第四，残余层偏差控制在2纳米以内，大约3个原子直径的水平。采用无残余层压印工艺，避免残余层不均导致的芯片报废，量产良率稳定在95%以上，达到了深紫外工艺的同等水平。
第五，成本直降90%，搭配自主研发的双层压印胶材料体系，8英寸光芯片单片制造成本仅为传统方案的十分之一。设备投资、能耗和维护成本大幅降低，让高端光芯片从高价走向更亲民的价格。
第六，它能实现跨尺度微纳结构一次成型，省去深紫外工艺的多道光刻沉积和刻蚀工序，生产周期缩短一半，量产效率大幅提升，特别适合规模化生产。
第七，它适配多种衬底，兼容硬质和柔性模板，支持硅基和化合物半导体等多种材料，覆盖光通信芯片、激光雷达光学相控阵芯片和硅光芯片等全品类。
第八，能耗仅为极紫外方案的十分之一，无需昂贵光源和复杂光学系统，设备结构简洁，使用寿命长，维护成本低，实现低成本低能耗和高可靠的生产。
第九，它支持8英寸规模化量产，成功实现光芯片晶圆稳定量产，已经完成大口径激光雷达光学相控阵芯片、光通信传感芯片和硅光芯片三大领域的商用验证，良率和一致性满足量产要求。
第十，它构建了全闭环自主体系，掌握气压辊压和步进式三种核心纳米压印工艺，配套自主压印胶模板和控制系统，形成设备材料工艺的完整自主闭环，建立了难以复制的产业优势。
这些改进，每一项都解决了海外技术的痛点，每一个参数都展现了中国的制造实力。这台设备不再是实验室玩具，而是能直接替换产线、实现规模化量产的商用设备，标志着中国在光芯片光刻领域正式跻身世界顶尖行列。
很多人会想，纳米压印能代替极紫外吗？答案是明确的。在光芯片、激光雷达和存储芯片这些细分领域，完全可以替代深紫外，而且成本更低、效率更高。在先进逻辑芯片领域，它可以作为重要补充，形成差异化的竞争优势。

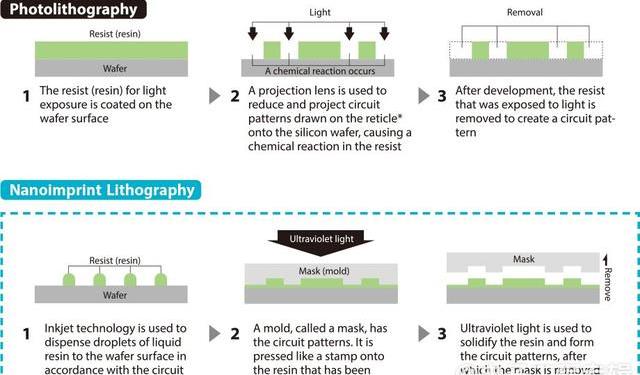

传统光学光刻和纳米压印的本质区别在于，前者靠光源通过掩模版投影图形，后者靠模板直接压印图形。前者分辨率受光源限制，后者只取决于模板精度。设备成本和技术难度也大不相同，前者专利壁垒高，后者壁垒低，更适合光芯片这类场景。
光芯片是纳米压印的黄金赛道。自动驾驶需要激光雷达，人工智能算力需要高速光互联，5G和6G需要光通信芯片。但光芯片对成本特别敏感，深紫外方案高昂的成本长期限制了规模化落地。
纳米压印完美匹配光芯片的需求。精度足够，10纳米级分辨率满足微纳结构加工；成本极低，降到深紫外的十分之一，打破高价限制；工艺简单，一次成型简化流程提高良率；适配性强，兼容多种衬底覆盖全品类。
深圳力策科技将用这台设备量产光学相控阵激光雷达芯片，帮助车载和智能终端市场规模化落地。光通信和硅光芯片企业可以依托它，实现低成本量产，打破海外厂商的垄断。
这代表中国半导体的突围逻辑。不硬拼对手的优势赛道，而是聚焦新兴领域集中资源突破，形成自主优势，再逐步拓展版图。现在纳米压印已经在光芯片、存储芯片和微型机电系统传感器等领域展现巨大潜力。璞璘科技的设备已经通过光芯片量产验证，后续将拓展到存储芯片和微型显像芯片等领域，逐步构建中国特色的光刻产业体系。
从产业角度看，这打通了光芯片自主可控的全链条。配合国内突破的芯片设计外延刻蚀等技术，实现了从设计到制造封测设备材料的全链条，彻底摆脱海外依赖，让光芯片产业实现从跟跑向领跑的跨越。
从经济角度看，它降本增效，催生了万亿级新市场。自动驾驶激光雷达市场规模超过千亿，高速光通信市场超过五千亿，人工智能光互联市场持续爆发。这台设备将光芯片成本直降90%，大幅降低下游企业门槛，催生大量创新应用，带动产业链上下游协同发展，创造万亿级经济价值。
从战略角度看，它打破了封锁，保障国家科技安全。芯片是现代科技的工业粮食，光刻设备是粮食生产工具，直接关系国家科技安全产业链安全和数据安全。海外对华光刻设备禁运，本质是遏制中国科技崛起、卡中国发展脖子。
这台设备的交付，打破了海外光刻垄断，构建了自主可控的光刻体系，为战略产业提供核心装备保障，避免关键领域断供风险，筑牢国家科技安全屏障。
这种突破来自科研人员的坚守和付出。在极端封锁下，无数科研人员默默耕耘、攻坚克难，用创新打破垄断、用实力赢得尊重，撑起中国半导体的未来。这不是一个人的胜利，而是一群人的坚守；不是一家企业的突破，而是中国半导体人敢于创新精神的缩影。
这台设备的交付不是终点，而是中国光刻产业新的起点。璞璘科技将持续迭代升级纳米压印设备，提升精度效率和适配性，拓展至存储芯片微型显像芯片和功率半导体等更多领域。加快构建纳米压印产业生态，联合国内材料芯片和设备企业，完善产业链配套，形成协同发展格局。
从无到有、从弱到强、从被封锁到破局，中国半导体人用行动证明。封锁挡不住创新，打压灭不了决心，只要坚守初心、勇攀高峰炒股配资王，就没有跨不过的坎、实现不了的梦。
